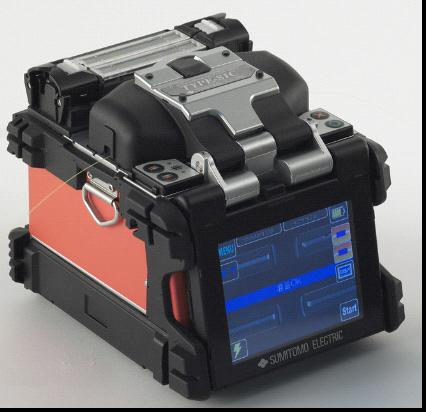

| 住友TYPE-81C光纤熔接机 |
 |
TYPE-81C特点
小型、轻量和高速
※相比传统型号TYPE-39尺寸缩小43%
※重2.1KG(包括电池）
※高速熔接（7秒）
※高速加热（28秒） |
 |
|
Ø 应用简单，功能强大
※触摸屏操作
※250μm、900μm松紧套光纤通用夹钳（专利申请中）
※可选型加热器操作（专利申请中）
※支持双向熔接操作--双面式涂层夹（专利申请中）
※配备快速上手用户培训视频
Ø 坚固耐用
※艰苦环境应用
※IP52等级、高速76CM，5面跌落
※自动放电校准
Ø 互联网远程支持
※通过互联网升级软件
※通过互联网进行远程互动维护
TYPE-81C规格
|
项目
|
TYPE-81C
|
|
适用光纤
|
材料
|
石英玻璃
|
|
种类型号
|
SMF(ITU-T G.652)、MMF（ITU-T G.651)、
DSF((ITU-T G.653)、NZDSF((ITU-T G.655)、
BIF(ITU-T G.657)、EDF
|
|
光纤直径
|
包层直径：80~150μm、涂层直径：100μm~1000μm
|
|
适用光纤或光缆尺寸
|
Φ1，000μm以下
|
皮线光缆（2.0X3.1mm)
室内光缆（2.0X2.0mm)
|
|
切割长度
|
5~16mm
|
10mm
|
|
标准性能
|
熔接损耗（标准）※1
|
SMF:0.02dB、MMF:0.01dB
DSF:0.04dB、NZDSF:0.04dB
|
|
熔接循环时间（标准）
|
7秒（快速模式）、7.5秒（SMF标准模式）
8秒（自动模式）
|
|
加热循环时间（标准）
|
28秒
|
|
熔接和加热循环 ※2
|
约200
|
|
光纤视图和放大倍数
|
两个CMOS摄影机观测
|
X或Y单轴视图320X（缩放700倍）
|
|
X和Y双轴视图88倍
|
|
程序
|
熔接程序
|
最大300
|
|
加热程序
|
最大100
|
|
功能
|
损耗推定
|
已提供
|
|
熔接图像捕捉/熔接数据存储
|
64图像/10,000熔接数据
|
|
张力测试
|
1.96N(200gf)
|
|
熔接衰减
|
0.1dB至15dB、增量为0.1dB
|
|
250μm、900μm松紧套光纤通用夹钳
|
已提供
|
|
双面式涂层夹
|
已提供
|
|
双自动独立加热器
|
已提供（美国专利7,412,146）
|
|
可选型加热器操作
|
已提供
|
|
快速上手用户培训视频
|
已提供
|
|
自动放电校正
|
针对环境条件变化自动进行补偿
|
|
放电试验
|
已提供
|
|
显示剩余熔接和加热循环
|
已提供（电池模式）
|
|
远程互动维护
|
已提供
|
|
尺寸/重量
|
尺寸
|
120W*154D*130H(不带抗震橡胶）
|
|
重量
|
1.8kg不包括电池）、2.1kg(包括电池）
|
|
显示器
|
4.1英寸触摸屏彩色LCD显示器
|
|
端子
|
DC输出
|
DC12V(用于JR-6)
|
|
USB输出
|
USB2.0(mini-B型）
|
|
存储媒体
|
SD/SDHC内存卡
|
|
电源
|
AC输入
|
100~240V、50/60Hz(ADC-1430)
|
|
DC输入
|
10~15V
|
|
电池模块
|
锂离子11.1V、4,600mAh(BU-11)
|
|
工作条件
|
海拔0~6,000m、温度-10~+50℃、湿度0~95%（无结露）、风速15m/s以下
|
|
存放条件
|
温度-40~+80℃、湿度0~95%（无冷凝）、电池-20~+30℃（长期）
|
|
电极寿命
|
3,000次弧光放电 ※3
|
※1：当所使用光纤与Sumitomo 光纤一致时。※2：熔接和加热循环可能根据电池状态和工作环境而改变。
※3：电极寿命可能根据工作环境而变化。
TYPE-81C环境耐性※
|
|
试验详情
|
|
抗震性
|
76CM的5面跌落（初上面方向）
|
|
防水性
|
相当于IP*2（4个呈15°倾斜的表面每个表面暴露在以3mm/min速度滴下的水中持续至少25分钟后正常运转）
|
|
防层性
|
等同于IP5x(在装有粒径25μm以下尘埃的设备内放置8小时候可正常运转）
|
※确认由Sumitomo进行的试验中的电池工作。不保证产品无故障或损坏。
TYPE-81C标准套件
|
部件名
|
部件型号
|
数量
|
|
主机
|
TYPE-81C
|
1pc
|
|
电池模块
|
BU-11
|
1pc
|
|
电源模块
|
ADC-1430
|
1pc
|
|
电源线
|
PC-AC<X>
|
1pc
|
|
冷却托盘
|
-
|
1pc
|
|
备用电极
|
ER-10
|
1pair
|
|
操作CD手册
|
-
|
1pc
|
|
快速参考指南
|
-
|
1pc
|
|
带工作台的携带式仪器箱
|
CC-81
|
1pc
|
|
拉手
|
-
|
1pc
|
TYPE-81C附件
|
|
部件名
|
部件型号
|
备注
|
|
主机附件
|
车载电池电缆
|
PCV-11
|
用于车载电池工作（点烟器插座型）
|
|
电池充电器
|
BC-11
|
|
|
V型槽清洁刷
|
VGT-11
|
|
|
电极
|
ER-10
|
|
|
光纤夹持器
|
FHS-025
|
用于Φ0.25mm单光纤
|
|
FHS-09
|
用于Φ0.9mm单光纤
|
|
1SM-D
|
用于皮线光缆（尺寸：标准2.0*3.1mm)
|
|
1SM-ST
|
用于室内光缆（尺寸：标准2.0*2.0mm)
|
|
其他附件
|
手持式光纤切割器
|
FC-7R-S
|
切割长度6~20mm(Φ0.25mm)、10~20mm(Φ0.9mm)
|
|
FC-7S
|
切割长度6~20mm(Φ0.25mm)、10~20mm(Φ0.9mm)
|
|
光纤切割器
|
FC-6S-C
|
切割长度5~16mm(Φ0.25mm)、10mm(Φ0.9mm)
|
|
FC-6S-5C
|
切割长度5~16mm(Φ0.25mm & Φ0.9mm)
|
|
FC-6RS-C
|
切割长度5~16mm(Φ0.25mm)、10mm(Φ0.9mm)
|
|
FC-6RS-5C
|
切割长度5~16mm(Φ0.25mm & Φ0.9mm)
|
|
其他附件
|
剥套钳
|
JR-M03
|
用于单芯光纤的剥套钳
|
|
酒精泵
|
HR-3
|
|
|
光纤保护套管
|
FPS-1
|
60mm、收缩后保护套管直径约 Φ3.2mm
|
|
FPS-40
|
40mm、收缩后保护套管直径约 Φ3.2mm
|
|
FPS-S-40
|
40mm、收缩后保护套管直径约 Φ2.2mm
|
|
FPS-D60
|
用于皮线光缆和室内光缆、60mm、
收缩后保护套管直径约为Φ4.7mm
|
|
FPS-N4-X
|
可用于工厂和光学组件的Sumitomo纳米保护套管
|
|
FPS-N9-X
|
可用于工厂和光学组件的Sumitomo纳米保护套管
|
|
|
|
|
